一，四柱液壓機簡稱有，四柱快速液壓機，四柱油壓機，四柱數控油壓機，在不同壓裝行業有不同的稱呼，本機使用四柱三板式結構平行精度靠四條精磨導套支撐平行控制。平行精度可調0.03mm 內，平行精度有四條導柱支撐隨時可根據產品工藝要求調節。
二，四柱液壓機由主機及控制機構兩大部分組成。液油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，是油壓機普通型的升級產品, 采用先進的子母缸液壓回路.無論是噪音,速度, 耗電功率,均優于普通液壓沖床是款高效率高速度,高出力,高環保的新一代液壓沖床本機在壓鑄行業應用最為廣泛，可完成各種壓裝工藝。
|
設備優勢
|
●平行精度；壓力；行程；速度；保壓時間《可調》 ●設備人性化設計；有點動，半自動動，全自動功能《可自由切換》 ●精度控制由伺服電機驅動精度高速度快靜音模式。 ●運用先進的字母缸壓力穩定。3段壓裝模式可任意切換 |
|
公司優勢
|
1.國內唯一一家液壓設備上市公司，公司自主研發，產品不斷更新，全國國地設有辦事處。安裝調試售后快捷專業的售后服務團隊鼎力支持。
2.售后服務：供方負責整機的安裝調試，專人上門調試及客戶現場工作人員培訓.全方位跟蹤設備狀態.如設備有問題我司會安排專業人士24小時內上門服務.整機免費保修一年，終生維護。
3.設備及模具可根據產品要求可提供一體化鑰匙工程，全包制由公司電器及機械專業工程師全天性跟蹤，工廠提供客戶專業住宿可讓客戶方便溝通工作盡可做到一步到位不留遺痕。 |

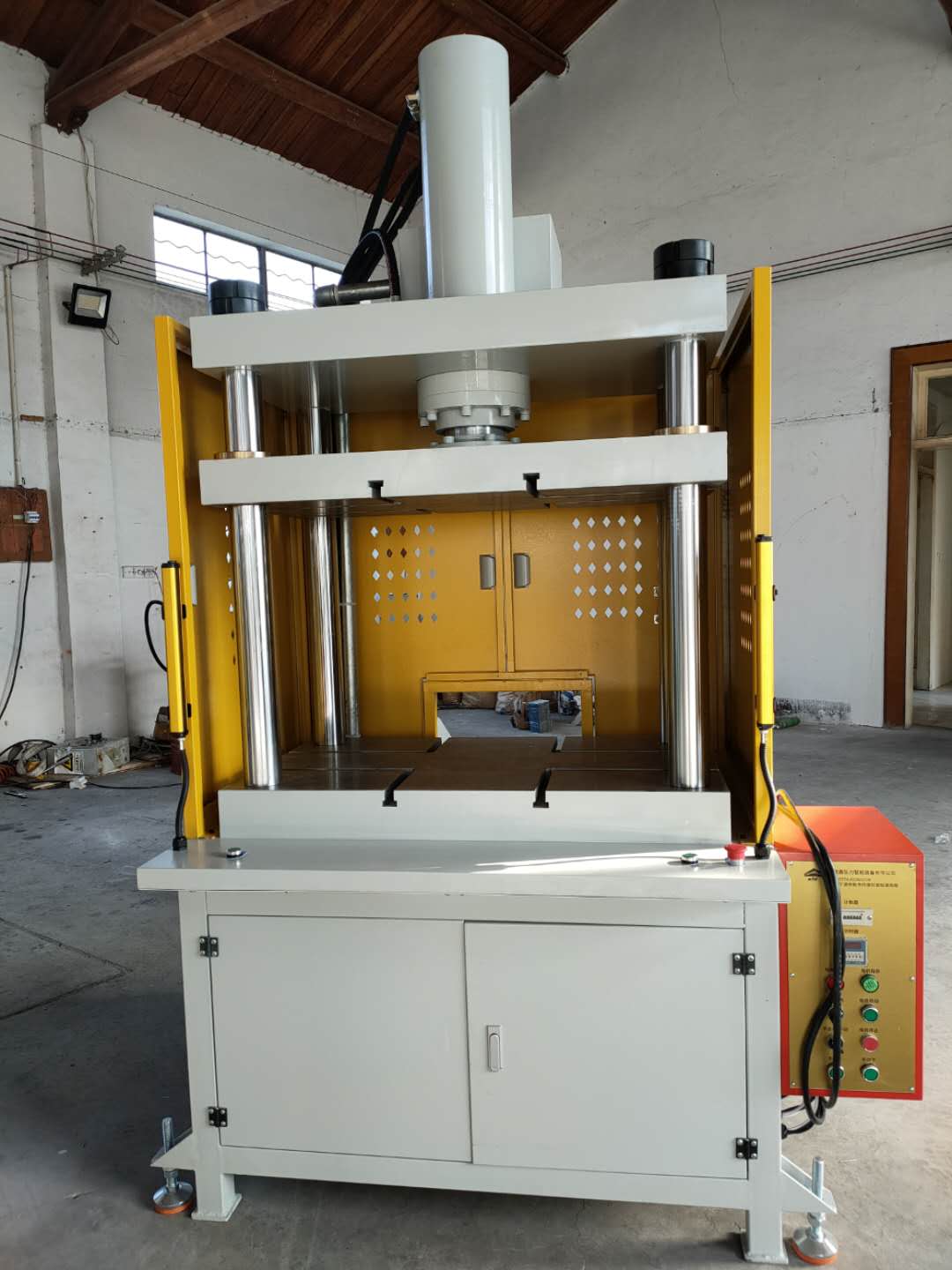

圖片展示↘
壓出10-100T力可選交貨期快，可根據產品要求非標訂制，重要零部件采用臺灣及日本原裝品牌配置，
四柱液壓機特點
● 該系列油壓機床以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相,AC220 60HZ交流電源.
● 該系列設備以液體作為介質來傳遞能量, 采用先進的子母缸液壓回路,油溫低,空行程速度均在150MM/秒以上, 工進速度30 MM/秒以下,
● 設備待機,滑快上下移動時噪音均不超過75分貝.
● 采用四柱三板式結構,活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.1MM以下.,
● 沖床具有廢料吹氣裝配.并在下工作臺中央開有廢料落料槽.
● 沖床的沖切下止點位置一般通過壓力開關,位置感應器進行控制.
● 具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置
● 壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整,方便操作；
● 油壓系統內置油箱底部,外觀整潔,穩重。
快速液壓機參數：10t 20t 30t 50t 60T 80T 100T等；
|
型 號 Model |
XTM106K-20T |
XTM-106K-30T |
XTM-106K-40T |
XTM-106K-50T |
XTM-106K-60T |
|
|
公稱壓力 |
20 |
30 |
40 |
50 |
60 |
|
|
Nominal force Out put (T) |
||||||
|
液體最大工作壓力 |
21 |
21 |
21 |
21 |
21 |
|
|
Maximum hydraulic working pressure(MPa) |
||||||
|
回 程 力 |
4 |
4.8 |
5.1 |
5.7 |
5.8 |
|
|
回 程 力 |
||||||
|
機架臺面距地面高度 E |
780 |
780 |
780 |
780 |
780 |
|
|
Height of table above floor (mm) |
||||||
|
最大開口距離 H |
400 |
500 |
500 |
500 |
500 |
|
|
Biggest operational height (mm) |
||||||
|
滑塊（壓頭）最大行程 |
300 |
300 |
300 |
300 |
300 |
|
|
Maximum stroke of the ram (mm) |
||||||
|
工作臺 |
左 右 L |
500 |
550 |
600 |
600 |
600 |
|
有效面積 |
Left-right(mm) |
|||||
|
Dimensions of table |
前 后 W |
400 |
400 |
500 |
500 |
500 |
|
Front-back(mm) |
||||||
|
滑塊壓頭速度 |
下行速度 |
≥ 188 |
≥ 178 |
≥ 178 |
≥ 168 |
≥ 168 |
|
speed of Down(mm/s) |
||||||
|
工作速度 |
≥ 19 |
≥ 16 |
≥ 14 |
≥ 13 |
≥ 12 |
|
|
Speed of slide |
Work of speed (mm/s) |
|||||
|
回程速度 |
≥ 125 |
≥ 125 |
≥ 116 |
≥ 120 |
≥ 145 |
|
|
speed of Returning(mm/s) |
||||||
|
主機輪廓尺寸 |
850×950×2130 |
850×950×2280 |
900×1050×2360 |
950×1100×2500 |
950×1100×2550 |
|
|
B × C × D |
||||||
|
Overal dimensions of the machine (mm) |
||||||
|
功 率 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
|
|
|
|||||
該四柱液壓機械出力范圍有10tf.-100tf 可選.(1tf=1000kgf=9.8KN)還可根據客戶要求非標定制，
1. 在全自動生產模式下較傳統機型的生產周期可縮短約20%
2. 采用伺服液壓系統控制，可以滿足不同的工藝對速度壓力的變化要求，并且運動更平穩
3. 主要液壓元件采用進口產品，保了液壓系統性能的穩定性
4. PLC程式控制，根據產品要求可選增加觸摸屏參數設置與監控，實現數字化控制
5. 設備使用四柱三板式結構平行精度靠四條精磨導套支撐平行控制
6，油壓動力系統選用高壓泵浦，油壓回路特別設計，待機時能減少電力之消耗，以達省能源，性能穩定，低噪音，馬力要求小，出力、速度、行程均可調整。
7，本機選用的是快速子母油壓缸，兩段速度，快速下行，慢速工進。在長時間運行時油溫不易升高，壓力穩定，下壓行程、加壓行程和回升行程均由限位開關控制。
8，安全設計周全，雙手操作，設有手動及自動檔，緊急按鈕及上下模寸動，方便模具的安裝及校正；安裝有光電保護安全器；
9，本機配有下壓計數器，能記錄每日下壓次數。
10. 在全自動生產模式下較傳統機型的生產周期可縮短約20%
四柱液壓機操作規程，
1，設備動作：雙手啟動→油缸快速下壓→感應到慢速接近開關→油缸慢速下壓→保壓計時→時間到→油缸快速回程到上限接近開關位置→動作完成。（接近開關、保壓時間均可自由調整位置）
本系列快速液壓機是各類鋁、鎂合金壓鑄制品的毛邊沖切及整形，塑料制品的整切；也適用于塑性材料的成形如板料的落料、拉伸等、是油壓沖邊機普通型的升級產品, 采用先進的子母缸液壓回路.無論是噪音,速度, 耗電功率,均優于普通液壓沖床是款高效率高速度,高出力,高環保的新一代液壓沖床本機在壓鑄行業應用最為廣泛.↘

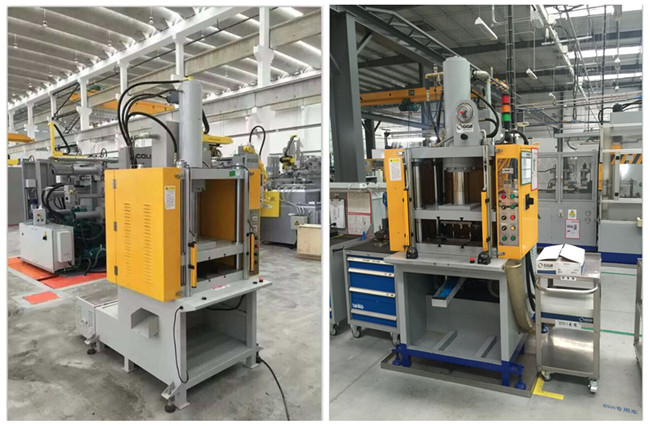

《壓裝客戶群有；惠州格林精密五金件壓裝；龍崗鑫雅豪手機中板粗沖；東莞長安壓鑄液壓切邊；東莞旺鑫手機中板整形；》壓裝客戶現場↘
